REF. 1806OH

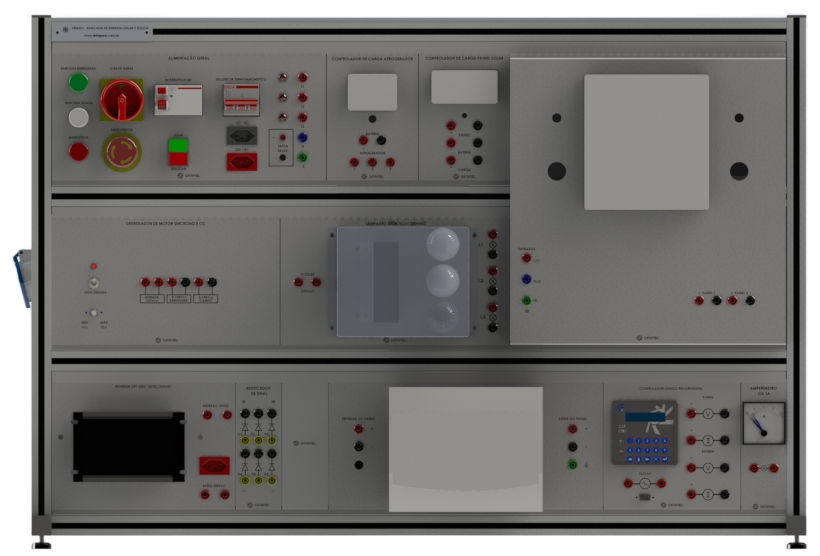

Conjunto Didático de Instalações de Energia Solar
A bancada de energia solar 1806OH tem como objetivo o estudo de energia solar Off-grid, On-grid e aerogerador, utilizando das tecnologias mais utilizadas no comercio de sistemas de geração de energia limpa.
Possui um painel em perfil de alumínio para acomodação dos cartões que pode ser colocado sobre a mesa.
Possui uma estrutura de perfil de alumínio com o aerogerador acoplado a um motor de indução trifásico.
Possui uma estrutura de perfil de alumínio com os painéis solares e uma fonte de luz para simulação em ambientes fechados.
Constituído pelos seguintes componentes elétricos:
- 01 cartão de alimentação geral com interruptor diferencial, disjuntor termomagnético, botão de emergência, chave geral, saída trifásica e 24Vcc e duas tomadas;
- 01 cartão de com três lâmpadas halogenas dicroicas com cooler;
- 01 cartão stringbox com interruptor diferencial, disjuntor termomagnético e DPS;
- 01 estrutura de perfil de alumínio com dois painéis solares de 60W cada;
- 01 estrutura de perfil de alumínio com aerogerador de 12V 200W acoplado a um motor CC;
- 01 cartão amperímetro analógico 10A AC;
- 01 cartão amperímetro analógico 10A DC;
- 01 cartão voltímetro analógico 500V AC;
- 01 cartão voltímetro analógico 50V DC;
- 01 cartão amperímetro analógico 1A AC;
- 02 baterias estacionárias 30AH;
- 01 cartão CLP com doze entradas digitais, doze saídas digitais, oito entradas analógicas e uma saída analógica;
- 01 cartão fonte CC para alimentar o motor;
- 01 cartão microinversor monofásico;
- 01 cartão controlador de carga solar;
- 01 cartão inversor OFF-grid;
- 01 estrutura simulador de luz solar com lâmpadas e refletores.
Acompanham o kit:
- Manual de Teoria, Prática, Operação e Manutenção em Português;
- Conjunto de cabos em pino banana de 4 mm;
- Catálogo técnico de cada componente.
