Ajuste de Fator de Potência de Cargas Indutivas

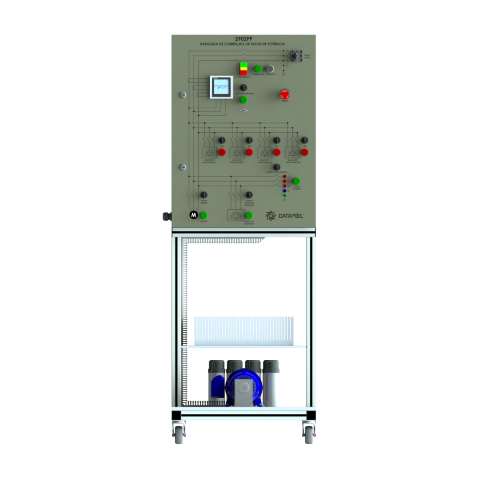

A bancada 2902FP possui alimentação com proteção por interruptor residual e disjuntor termomagnético, chave geral cadeado, botão de liga/desliga, botão de emergência e sinalização de bancada energizada e em operação.

Construído em estrutura metálica tipo painel monobloco e pintura eletrostática em pó cinza, composto por porta com fechadura. A identificação do cabeamento é feita por anilhas e utiliza terminais pré-isolados nas extremidades dos cabos. O aterramento do painel é feito por cabo de 4mm². A bancada possui dimensões 1,70 cm x 68 cm x 60cm (A x L x P).

EQUIPAMENTOS QUE ACOMPANHAM A BANCADA:

• Proteção:
  – Botão de emergência;
  – Fusível Diazed 2, 4, 6A no banco de capacitores;
  – Disjuntor termomagnético geral de 18A, para controle de 6A, para carga externa 10A e de 16A para cargas da bancada;
  – Interruptor DR geral de 25A/30mA;
• Comando e sinalização:
  – 04 Sinaleiros amarelos (banco de capacitores);
  – 03 Sinaleiros verdes (cargas);
  – 01 Sinaleiro verde (multimedidor ligado);
  – 01 Sinaleiro verde (bancada em operação);
  – 01 Sinaleiro branco (bancada energizada);
  – Contatores (geral) para cargas e banco de capacitores;
  – Chaves rotativas para cargas e controle manual do correção de FP;
  – Chave seccionadora (geral);
• Medição:
  – Medidor de energia trifásico com comunicação RS – 485.
• Banco de capacitores;
  -02 Célula capacitiva de 0,5kVAr;
  -01 Células capacitivas de 0,75kVAr;
  -01 Célula capacitiva de 1,5kVAr;
• Cargas:
  Cargas Lineares, compostas por:
  -03 resistores de 20W (total trifásico de 60W);
  -03 resistores de 200W (total de 600W);
  Carga indutiva composta por:
  -01 motor de indução trifásicos de 1CV, 220/380VAC e quatro polos.
  Bornes para inserir carga externa:
  Bornes de segurança para a conexão de cabos com pinos tipo banana de 4mm.
• Acompanha Aplicativo de Realidade Aumentada.
