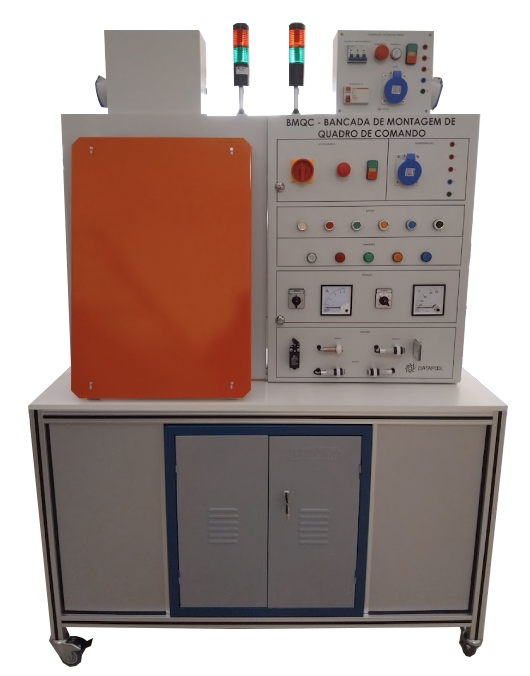

Bancada de Montagem de Quadro de Comando

Construída em perfil de alumínio e quadros de fixação com pintura eletrostática, para acomodar os itens elétricos e armário para acomodar os itens utilizados nas experiências.

É possível utilizar a bancada em dois postos de trabalho, ou seja, com dois grupos de alunos.

CARACTERÍSTICAS:

• Dimensões da bancada: 1958x1350x600 (AxLxP);
• Os componentes elétricos como botoeiras, sinaleiros, sensores e medidores estão fixados na porta do quadro de comando;
• Possui uma fonte de alimentação para cada quadro de comando com sistemas de proteção e saída por tomada 3P+N+T e bornes de segurança;
• Possui dois armários de aço para guardar os componentes elétricos.

Constituído pelos seguintes componentes elétricos:

Componentes da porta do quadro de comando:

• 1 Amperímetro 5A 96x96mm;
• 1 Voltímetro 500Vca 96x96mm;
• 1 Chave amperimétrica;
• 1 Chave voltimétrica;
• 6 Botões de impulso com contatos NA+NF;
• 1 Botão de emergência;
• 1 Coluna luminosa 24Vcc (fixada no topo);
• 5 Sinalizadores LEDs 24Vcc;
• 1 Botão duplo com sinaleiro 24Vcc 1NA+1NF;
• 1 Seccionador tripolar 690Vca/20A;
• 1 Sensor indutivo PNP com distância sensora de 5mm;
• 1 Sensores fotoelétricos de barreira 18mm
• 1 Sensor fotoelétrico reflexivo 1NA+1NF;
• 1 Sensor fim de curso com rolete 1NA+1NF.

Componentes para montagem de cada quadro de comando:

• 6 Contatores tripolares 24Vcc/9A 1NA+1NF;
• 3 Blocos de contato auxiliar para contator 2NA+2NF;
• 2 Contatores auxiliares de comando 24Vcc 2NA+2NF
• 1 Disjuntor bipolar 10A curva B 3kA;
• 1 Disjuntor magnético 2,5A 1NA+1NF;
• 2 Disjuntores monopolares 10A curva B 3kA;
• 1 Disjuntor motor 1,6…2,5A 1NA+1NF;
• 2 Disjuntor tripolar 20A curva C 3kA;
• 1 Relé falta de fase 208…480Vca/ 50/60Hz 2NA/NF;
• 1 Relé térmico 1,6…2,5A 1NA+1NF;
• 1 Borneira para relé térmico;
• 1 Fonte chaveada 24Vcc/3A alimentação 100…240Vca trilho DIN 35mm;
• 1 Temporizador eletrônico ao trabalho 1s…100h;
• 1 Temporizador eletrônico ao repouso 0,05s…300h;
• 1 Temporizador eletrônico estrela/triângulo 0,05s…300s;
• 1 Ponte retificadora trifásica 6A;
• 4 Relés de interfaces 24Vcc 2 contatos 2NA/NF;
• 3 Transformadores de corrente 50/5A;
• 29 Conectores de passagem;
• 4 Postes para trilho DIN35;
• 6 Placas finais para conectores de passagem;
• 3 Suportes para trilho DIN 30º;
• 5 Conjuntos de trilho 35mm x 7,5mm;
• 6 Conjuntos de canaleta com tampa 30×80;
• Conjunto de terminais para fios de 1,5 a 2,5mm2 e fios de 4 a 6mm2.

Acompanham o kit:

• Manual de operação e manutenção.
