Disparo para Cicloconversores

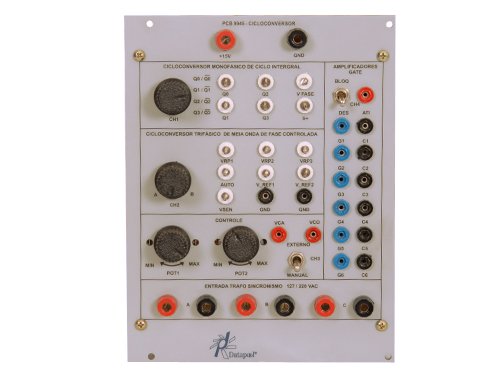

REF. Cartão 9945M
Disparo para Cicloconversores
Permite observar e analisar o princípio de funcionamento e a forma de operação de cicloconversores nas configurações monofásica de ciclo integral e trifásica de fase controlada. Permite controlar a frequência, o valor eficaz e a forma de onda de tensão na carga.
Neste cartão são gerados os sinais de controle do Cicloconversor Monofásico de Ciclo Integral e do Cicloconversor de Três Pulsos. O cartão consta de circuitos de disparo, sincronismo e sinais de autorização, para os grupos retificadores positivos e negativos dos ciclos conversores aqui apresentados.
Características:
- Tensão de alimentação 15Vdc;
- Tensão de controle, ângulo de disparo, 0 – 10Vdc;
- Conexão via bornes de 4mm para sinal de potência e 2mm para sinal de controle.
