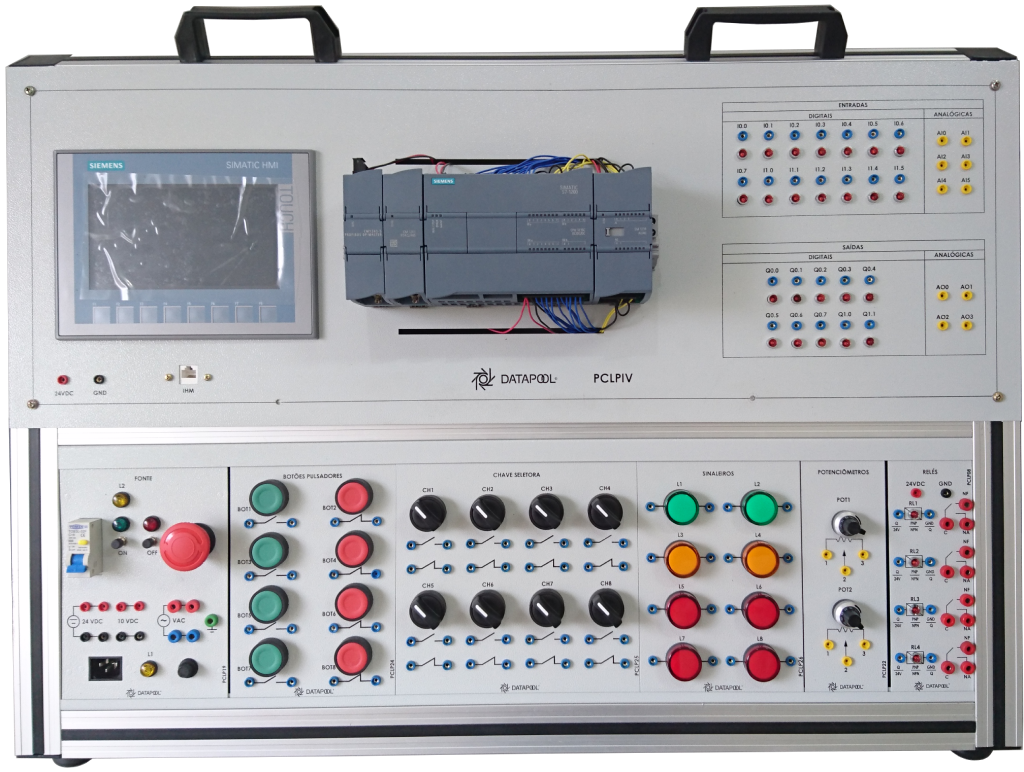

Bancada Didática Controlador Lógico Programável

Construído em chapas de aço carbono de 1,2mm de espessura com pintura eletrostática indelével com 204mm de altura e múltiplos de 69mm de largura. Cada cartão possui silk na cor preta, com simbologia para fácil compressão dos elementos que constituem o mesmo.

A estrutura é feita com perfil de alumínio 30 x 30mm com fechamento em MDF laminado e acabamento de borracha na cor preta. Possui pés de borracha e alças para transporte.

Cartões que acompanham o Kit:

• Cartão CLP PCLP23: Constituído por um CLP SIEMENS S7 1200 1215C com 14 entradas, 10 saídas digitais, 2 entradas analógicas 0-10Vdc, 2 saídas analógicas 0-20mA; uma IHM da SIEMENS KTP700 de 7 polegadas; módulos de expansão analógica, PROFIBUS e RS232/RS485.
• Cartão Fonte de Alimentação PCLP19: Alimentação de 127/220VAC, sinalização de cartão energizado, saídas 24VDC, 10 VDC e 127/220VAC, botão de emergência e disjuntor diferencial residual;
• Cartão Potenciômetro PCLP22: Possui 02 potenciômetro de 10KΩ multivoltas com knob;
• Cartão Relés PCLP08: Possui 04 relés, comutação de 24VDC e saídas NA+NF até 10A;
• Cartão Botões Pulsadores PCLP24: Possui 04 botões pulsadores verde NA e 04 vermelho NF;
• Cartão Chaves Seletoras PCLP25: Possui 08 chaves seletoras com contatos NA e NF;
• Cartão Sinaleiros PCLP26: Possui 02 sinaleiros verde, 02 laranja e 04 vermelho alimentação de 24VDC.

Acompanham o kit:

• Material didático em português com exercícios, abordando os temas relacionados a CLP e suas aplicações.
• Todos os programas propostos nos exercícios em linguagem ladder.
• Manual de manutenção e operação.
• Conjunto de cabos.
