REF. MTX 02
Chaves BCD

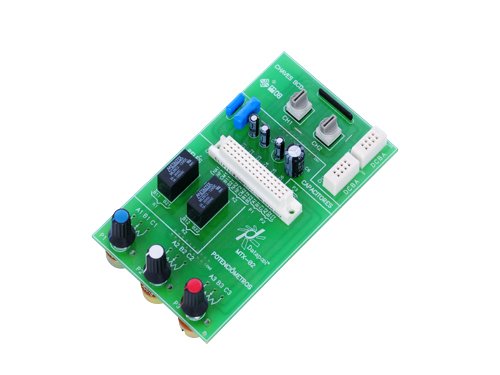

A placa de expansão MTX-02 possui alguns componentes que facilitam a montagem de algumas experiências. Os componentes utilizados são: 2 Relés de 12V, 3 potenciômetros, banco de capacitores com 6 valores mais utilizados e duas chaves BCDs.
O cartão é composto pelos componentes a seguir:
- Relés: Possui dois relés de 12V com os contatos disponíveis para ligação.
- Potenciômetros: Possui 3 potenciômetros com diferentes valores: 10KΩ, 100KΩ e 1MΩ. Seus terminais estão disponíveis para ligações externas.
- Banco de Capacitores: Na placa possui um banco de capacitores com os seguintes valores: 100nF, 220nF, 1μF, 10μF, 100μF e 470μF respectivamente.
- Chaves BCDs: A placa possui duas chaves BCDs. Elas são rotativas e fornecem em suas saídas (DCBA) um número decimal entre 0 e 9 (BCD).
Acompanha manual teórico, manual de operação e manutenção e manual prático apresentando roteiros de experimentos, totalmente em português.
Módulos compatíveis:
- Módulo MTE 2608;
- Módulo MTE 2608 – EX;
- Módulo MTE 2608 – DIGITAL;
- Módulo MTD.
