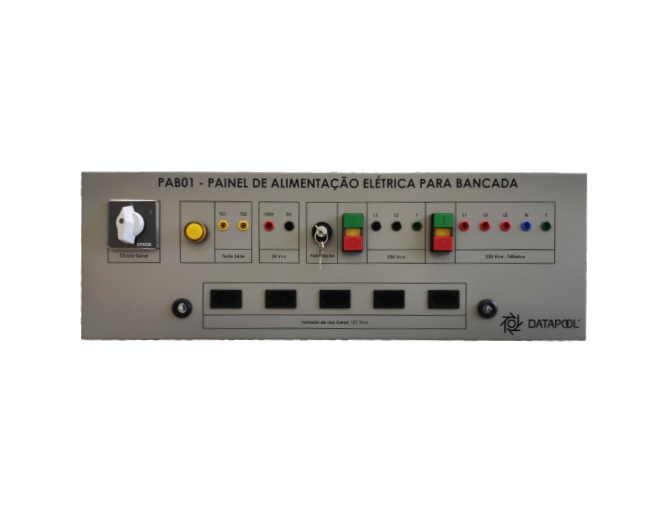

Painel de Alimentação Elétrica para Bancada

Constituído por um painel de aço com pintura eletrostática com saídas através de sistemas de proteção elétrica.

Características

• Construído em estrutura metálica tipo painel monobloco com espessura de 1,9mm e pintura eletrostática em pó;
• Porta com comutadora atuada por chave segredo e fechaduras anti burla;
• Base com 4 pontos de furação de 6mm para fixação;
• Circuito elétrico montado em bandeja pintada na cor laranja, para fixação de trilho DIN e canaletas;
• O cabeamento é condicionado por canaletas e espirais fixados na estrutura, para as ligações dos componentes da porta utiliza-se conectores do tipo SAK;
• A identificação do cabeamento é feita por anilhas e utiliza terminais de compressão pré-isolados nas extremidades dos cabos;
• Sistema de ligação entre a porta e o painel é feito por chicote e acomodados em espiral em PVC;
• O aterramento de toda estrutura do painel é feito por cabo de 2,5mm²;
• Arruelas dentadas no aterramento da porta e estrutura;
• Alimentação do painel via borne tipo mola.

Constituído pelos seguintes componentes elétricos:

• 01 Disjuntor tripolar termomagnético 25A, 5kA e curva C;
• 01 Disjuntor bipolar termomagnético 6A, 5kA e curva C;
• 01 Disjuntor monopolar termomagnético 15A, 5kA e curva C;
• 01 Disjuntor motor 15A;
• 01 Interruptor Diferencial 25A;
• 01 Contator 20A e bloco de contato 2NA+2NF;
• 01 Contator 12A;
• 02 Botoeiras dupla (liga / desliga) com iluminação;
• 01 Sinaleiro (LED) de cor amarela;
• 01 Sinaleiro (LED) de cor vermelha;
• 01 Fonte chaveada de alimentação 24Vcc/10A com proteção contra curto-circuito;
• 01 Chave seccionadora 30A;
• 01 Chave comutadora atuada por chave segredo;
• 05 Bornes de segurança de 4mm de cor vermelha;
• 01 Borne de segurança de 4mm de cor azul;
• 02 Bornes de segurança de 4mm de cor amarela;
• 02 Borne de segurança de 4mm de cor vede;
• 05 Tomadas 2P+T;
• 02 chaves com segredo.
