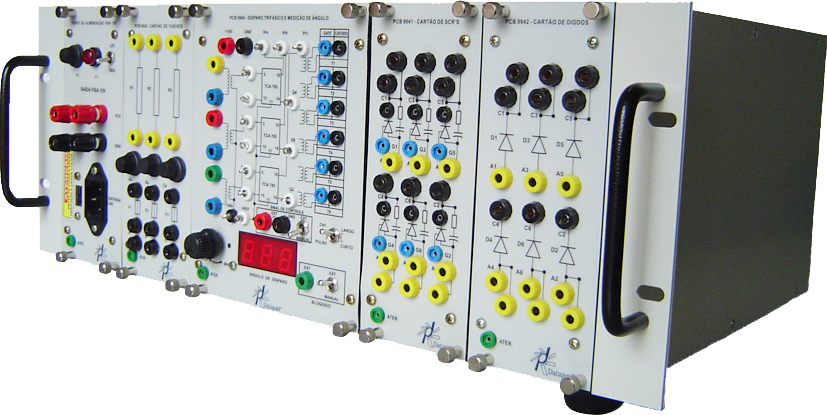

Sistema Unificado Para Eletrônica de Potencia
Composto por cartões para disparo, controle, dispositivos retificadores e cargas, prático para experiências fundamentais em eletrônica de potência. O material didático abrange aplicações que envolve chaves semicondutoras, disparos analógicos e digitais e cargas, utilizando tiristores (SCR, TRIAC) com disparo por CI dedicado (TCA785), com conversores CC/CC e AC /AC através de pontes retificadoras semicontrolada e totalmente controlada e controladores AC/AC, IGBT e MOSFET em circuitos CHOPPER de um e quatro quadrantes, e inversores monofásico e trifásico.
Equipado com:
O módulo base acompanha os seguintes cartões em policarbonato:
- Cartão de Fonte DC Fixa 15Vdc/1A com proteção contra curto circuito;
- Cartão 2070M, semicondutor de potência IGBT de 600Vac/12A;
- Cartão 2080M, drive para IGBT;
- Cartão 2090M, disparo microcontrolado para IGBT;
- Cartão 3040M, disparo chopper e inversor PWM para IGBT;
- Cartão 9940M, disparo e medição de ângulo com TCA785;
- Cartão 9941M, semicondutor de potência SCR de 800Vac/35A;
- Cartão 9942M, diodo de potência 800Vac/12A;
- Cartão 9943M, fusíveis 6A;
- Bastidor de aço com pés de borracha com ventilação interna e pés de borracha, com medidas aproximadas (A x L x P): 180 x 485 x 400 (mm);
- Acompanha conjunto de cabos de 4mm para potência e 2mm para sinal de controle, e cabo de alimentação tripolar 2P + T;
- Junto com o equipamento é enviado apostila relacionados a Manutenção e Operação e Teoria e Prática, de forma impresso ou digital;
- Tensão de alimentação do módulo 127/220Vac.
Os demais cartões que compõem o curso de eletrônica de potencia, não mencionados acima, podem ser adquiridos separadamente.
Realidade Aumentada:
A bancada acompanha aplicativo, para smartphone, que permita ao estudante visualizar réplica do equipamento em realidade aumentada. Tem o objetivo de permitir aos alunos visualizarem o equipamento, no decorrer das experiências laboratoriais ou em aulas teóricas. O aplicativo possui funções de zoom do equipamento, com reprodução de alta fidelidade, rotação nos 3 eixos e deslocamento do equipamento na tela.
