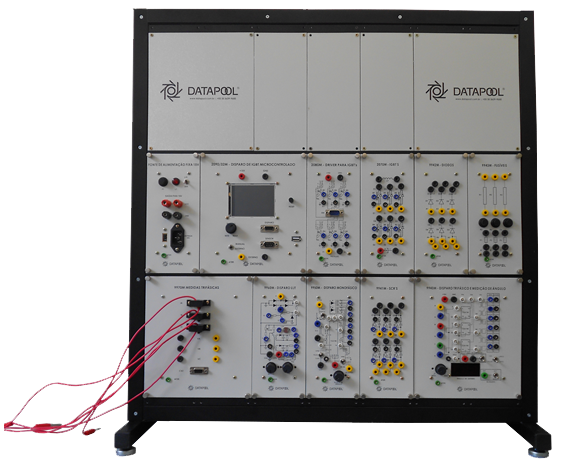

Rack de Potência Metálico Triplo
O Rack de Potência – Sistema Unificado (Triplo) é um equipamento robusto montado em linhas, provido de abas de fixação para diversos cartões em painéis e construído em chapas metálicas com pintura eletrostática.
Código: RACKMT32.
Características:
Com a sua robustez, permite acomodar até 21 tipos de cartões ao mesmo tempo, fixados através de parafusos recartilhados no rack, dando ao sistema uma grande versatilidade que permite a execução de uma ampla variedade de experiências didáticas.
Equipado com:
- Estrutura “base” para a Sustentação dos cartões (Rack);
- Cartão de Fonte DC Fixa 15Vdc/1A com proteção contra curto circuito;
- Cartão 2070MT, semicondutor de potência IGBT de 600Vac/12A;
- Cartão 2080MT, drive para IGBT;
- Cartão 2090MT, disparo microcontrolado para IGBT;
- Cartão 9940MT, disparo e medição de ângulo com TCA785;
- Cartão 9941MT, semicondutor de potência SCR de 800Vac/35A;
- Cartão 9942MT, diodo de potência 800Vac/12A;
- Cartão 9943MT, fusíveis 6A;
- Cartão 9950MT, disparo monofásico com TCA785;
- Cartão 9960MT, disparo com UJT;
- Cartão 9963T, lampadas 60W;
- Bastidor de aço com pés de borracha com ventilação interna e pés de borracha, com medidas aproximadas (A x L x P): 745 x 692 x 460 (mm);
- Acompanha conjunto de cabos de segurança, 4mm para potência e 2mm para sinal de controle, e cabo de alimentação tripolar 2P + T;
- Junto com o equipamento é enviado apostila relacionados a Manutenção e Operação e Teoria e Prática, de forma impresso ou digital;
- Tensão de alimentação do módulo 127/220Vac.
Realidade Aumentada:
A bancada acompanha aplicativo, para Android, que permita ao estudante visualizar réplica do equipamento em realidade aumentada. Tem o objetivo de permitir aos alunos visualizarem o equipamento, no decorrer das experiências laboratoriais ou em aulas teóricas. O aplicativo possui funções de zoom do equipamento, com reprodução de alta fidelidade, rotação nos 3 eixos e deslocamento do equipamento na tela.
